打ち込み式水抜き・排水パイプ
横ボーリング
DKドレーンパイプ

DKドレーンパイプの概要

■概要と特長

DKドレーンパイプはステンレス製の打ち込み式水抜きパイプです。
地下水が地盤中に貯留して斜面の崩壊を引き起こすことを防止する目的で使用します。


  • 錆に強いステンレス製の水抜きパイプです。
  • ボーリング不要で、パイプに取り付けた先端ビットを小型削孔機等で打撃することで打ち込みます。
  • 大型のボーリングマシンを使用しないため、作業足場や搬入路の仮設を軽減できます。
  • パイプの両端にロープネジ加工が施されており、先端ビットの装着やパイプ同士の接続を容易に行うことができます。

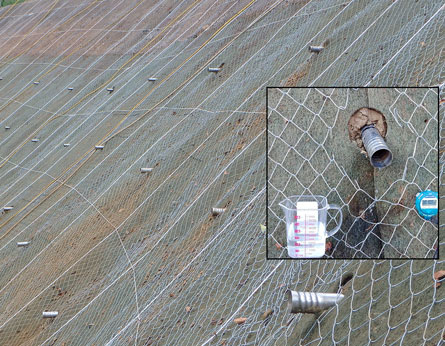

DKドレーンパイプ
DKドレーンパイプ

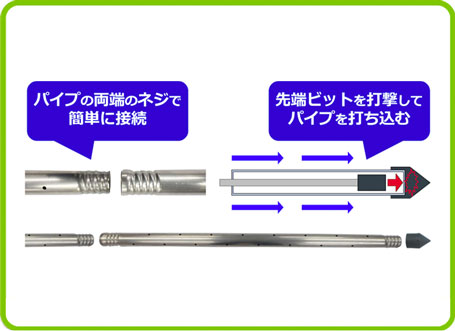

DKドレーンパイプ概要図

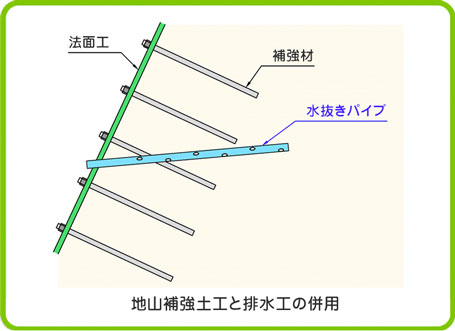

地山補強土工と排水工の併用
↑ ページの先頭へ

規格

構成部材 材質・寸法等
DKドレーンパイプ 材質:ステンレス製
寸法:Φ48.6mm×L1065mm
開孔部:Φ6mm@100mmピッチ
先端ビット 材質:FCAD
寸法:Φ60mm×H93mm
↑ ページの先頭へ

施工状況

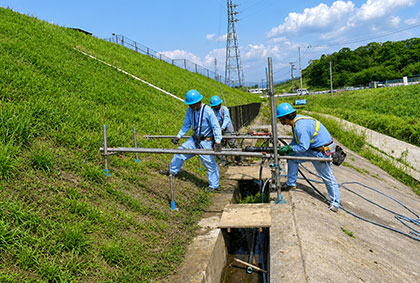

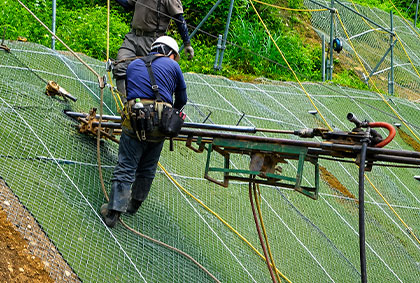

ロープ足場式削岩機による施工 足場にて削岩機による施工
↑ ページの先頭へ

施工実績

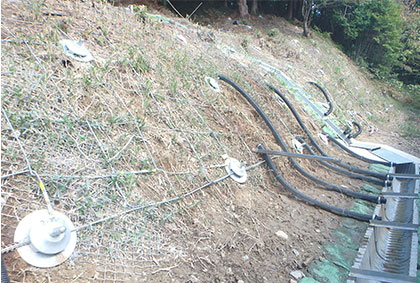

ユニットネット工法と併用
ユニットネット工法と併用

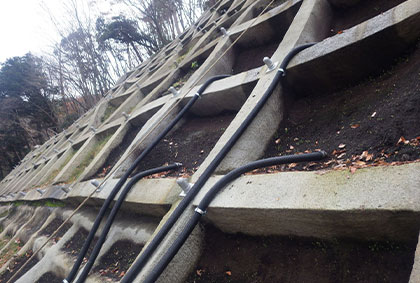

法枠ロックボルトと併用
法枠ロックボルトと併用

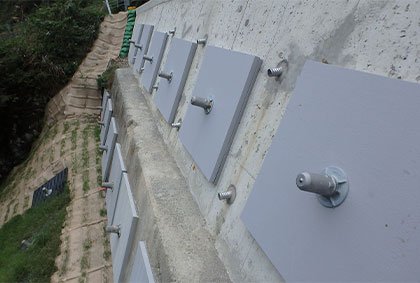

擁壁との併用
擁壁との併用

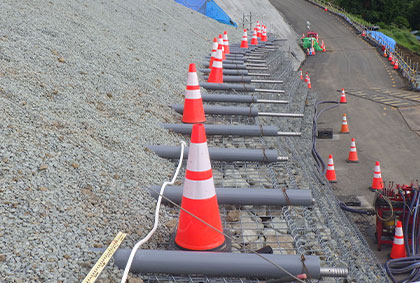

じゃかごとの併用
蛇篭(じゃかご)との併用

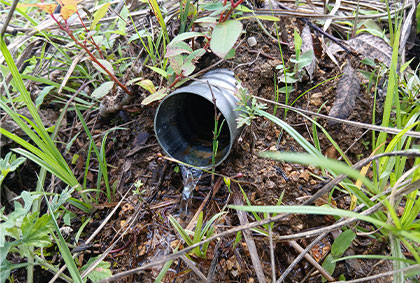

排水状況
排水状況
↑ ページの先頭へ
